Hache de Hardware: DIMM Dual In-line Memory Module
Choose another message board
Previous subject  Next subject
Reply  Message 1 of 1 on the subject
From: franjavi  (Original message) Sent: 29/03/2011 19:20
DIMM son las siglas de «Dual In-line Memory Module» y que podemos traducir como Módulo de Memoria en linea doble.

Son módulos de memoria RAM utilizados en ordenadores personales. Se trata de un pequeño circuito impreso que contiene chips de memoria y se conecta directamente en ranuras de la placa base.

Los módulos DIMM son reconocibles externamente por poseer sus contactos (o pines) separados en ambos lados, a diferencia de los SIMM que poseen los contactos de modo que los de un lado están unidos con los del otro.

Las memorias DIMM comenzaron a reemplazar a las SIMM como el tipo predominante de memoria cuando los microprocesadores Intel Pentium dominaron el mercado.

Un DIMM puede comunicarse con el PC a 64 bits (y algunos a 72 bits) en vez de los 32 bits de los SIMMs.

Funciona a una frecuencia de 133 MHz cada una.

Los módulos en formato DIMM (Módulo de Memoria en Línea Doble),al ser memorias de 64 bits, lo cual explica por qué no necesitan emparejamiento.

Los módulos DIMM poseen chips de memoria en ambos lados de la placa de circuito impresa, y poseen a la vez, 84 conectores de cada lado, lo cual suma un total de 168 clavijas. Además de ser de mayores dimensiones que los módulos SIMM (130x25mm), estos módulos poseen una segunda muesca que evita confusiones.(sdr)

Cabe observar que los conectores DIMM han sido mejorados para facilitar su inserción, gracias a las palancas ubicadas a ambos lados de cada conector.

Especificación de los módulos DIMM

DIMMs de 168 contactos, [DIMM] SDR SDRAM.

conector SDR

DIMMs de 184 contactos, DDR SDRAM.

conector DDR

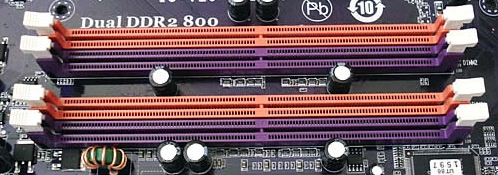

DIMMs de 240 contactos, DDR2 SDRAM.

conector DDR2

DIMMs de 240 contactos, DDR3 SDRAM.

conector DDR3
